Vodič za vrata dizala: Vrste, sigurnosne značajke i savjeti za održavanje

Što su podestna vrata dizala i zašto su važna

An podestna vrata dizala , koja se ponekad nazivaju vratima hodnika ili vratima dizala, vrata su koja vidite i s kojima komunicirate na svakom katu zgrade - a ne vrata unutar same kabine dizala. Dok se vrata kabine pomiču s dizalom, vrata za podest ostaju fiksirana na svakom katu i otvaraju se samo kada je kabina dizala ispravno poravnata s tom razinom. Ova razlika je važna jer su vrata za odmorište zapravo primarna sigurnosna barijera između ljudi i okna dizala. Bez pravilno funkcionirajućih ulaznih vrata, svatko tko stoji na podu mogao bi biti izložen dubokom, nečuvanom okomitom oknu, zbog čega građevinski propisi tretiraju ova vrata kao ključnu opremu za sigurnost života, a ne kao jednostavne arhitektonske značajke.

Svaki put kad pritisnete tipku za poziv i čekate dizalo, ulazna vrata obavljaju tih, ali bitan posao. Automatski se zaključava kada nema kabine, otključava se samo mehaničkom blokadom kada kabina stigne i ponovno se zatvara prije nego što se dizalo udalji. Upravitelji nekretnina, inženjeri objekata, pa čak i svakodnevni stanari imaju koristi od razumijevanja kako ova vrata funkcioniraju, jer to pomaže objasniti zašto se o određenim provjerama održavanja ne može pregovarati i zašto se zaglavljena ili bučna ulazna vrata nikada ne smiju zanemariti.

Kako zapravo rade podestna vrata dizala

Temeljni mehanizam iza vrata podesta naziva se blokada vrata. Ovaj uređaj fizički zaključava vrata podesta kad god kabina dizala nije prisutna na tom katu i neće otpustiti bravu osim ako se kabina ne nalazi u maloj zoni tolerancije, obično nekoliko centimetara izravnavanja. Zbog toga će dizalo odbiti otvoriti svoja vrata ako se zaustavi malo iznad ili ispod razine poda — blokada se jednostavno ne otključava.

Nakon što kabina stigne i ispravno se izravna, lopatica ili valjak postavljen na kabinu dizala zahvaća mehaničku spojnicu na vratima podesta. Ova spojnica prenosi kretanje s pogona vrata automobila na panele vrata za podesta, tako da se oba vrata otvaraju i zatvaraju zajedno iako samo vrata automobila imaju vlastiti motor. Zbog ovog spojnog sustava primijetit ćete da se vrata za odmorište i vrata kabine uvijek sinkroniziraju — mehanički su povezani samo tijekom tog kratkog prozora kada je automobil prisutan.

Uključene ključne komponente

• Paneli vrata — vidljiva klizna ili ljuljajuća krila
• Mehanizam za zaključavanje — zaključava vrata kada nema automobila
• Traka za vrata i vješalice — vodi glatko vodoravno ili okomito kretanje
• Prag i vodilice — držite donji dio vrata poravnat
• Vision panel (opcionalno) — mali prozor za vidljivost, gdje kod to dopušta

Vrste pragova dizala s kojima ćete se često susresti

Podzemna vrata dolaze u nekoliko konfiguracija, a pravi odabir ovisi o prometnosti objekta, širini okna i estetskim zahtjevima. U nastavku je kratka usporedba koja će vam pomoći da prepoznate što gledate i shvatite ustupke svakog dizajna.

Vrata sa središnjim otvaranjem najčešće su najpopularniji izbor u modernim zgradama srednje i visoke visine jer nude najširi čisti otvor u odnosu na svoj otisak i kreću se brže, što smanjuje vrijeme čekanja tijekom vršnih sati. Vrata sa bočnim otvaranjem češća su u stambenim zgradama gdje su budžet i prostor u oknu manji. Vertikalna dvodijelna vrata gotovo se isključivo nalaze na teretnim ili servisnim dizalima jer mogu primiti veći teret bez potrebe za dodatnim bočnim razmakom.

Sigurnosne značajke ugrađene u moderna ulazna vrata

Budući da ulazna vrata štite ljude od okna koje se može protezati desecima metara prema dolje, moderni kodovi zahtijevaju višestruke slojeve redundantnosti. Jedno zaključavanje nikada se ne smatra dovoljnim samo po sebi — cijeli sustav je dizajniran tako da kvar jedne komponente ipak ostavlja rezervnu kopiju na mjestu.

Ocjene otpornosti na vatru

Vrata za odmorište gotovo uvijek moraju imati protupožarnu ocjenu, obično jedan do dva sata, ovisno o lokalnom zakonu, budući da okno dizala može djelovati kao dimnjak koji širi dim i plamen između katova ako nije pravilno zatvoren. To znači da sklop vrata, uključujući njihov okvir i brtve, mora biti ispitan i certificiran kao cjelovita vatrootporna jedinica, a ne samo pojedinačno korištenje vatrootpornih materijala.

Mehaničko i električno zaključavanje

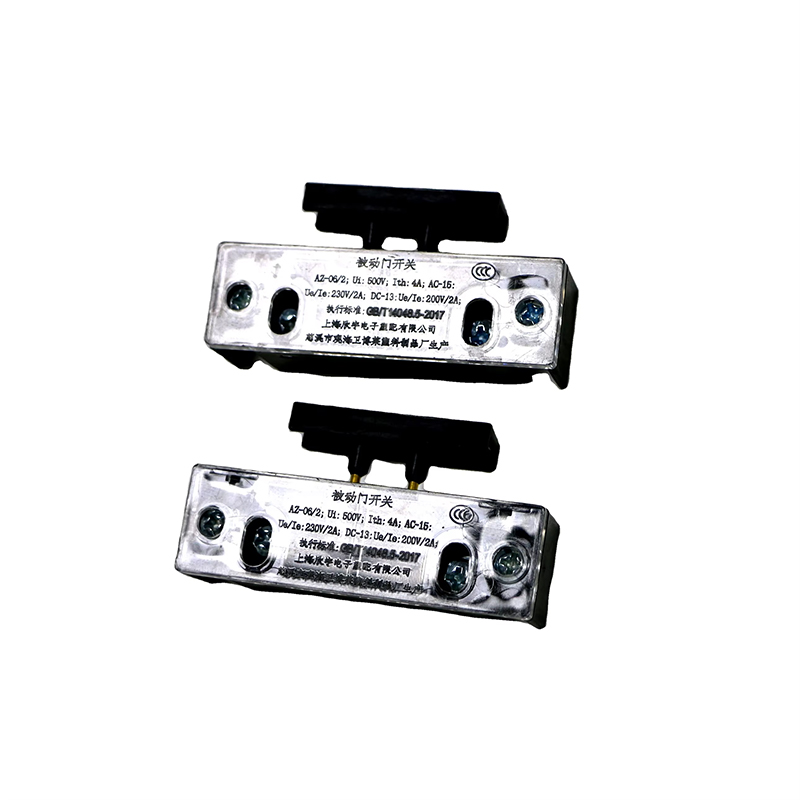

Osim mehaničke blokade, većina sustava također uključuje električni kontaktni prekidač koji potvrđuje da su vrata potpuno zatvorena i zaključana prije nego što dopusti da se dizalo pomakne. Ako se mehanička brava ne uspije uključiti ili električni kontakt ne registrira zatvaranje, upravljački sustav dizala držat će kabinu na mjestu radije nego riskirati pomicanje s neosiguranim vratima.

Restriktorski uređaji

Mnoge jurisdikcije sada zahtijevaju uređaje za ograničavanje koji sprječavaju da se vrata za odmorište otvore samo malo (često oko 100 mm), osim ako se automobil stvarno ne nalazi na tom katu. Ovo rješava situacije u kojima bi netko mogao ručno otvoriti vrata, dodajući još jedan sloj zaštite od slučajnog izlaganja vratila.

Uobičajeni problemi s vratima i što oni signaliziraju

Podzemna vrata podnose tešku svakodnevnu upotrebu, a mali problemi mogu brzo eskalirati ako se ignoriraju. Prepoznavanje ranih znakova upozorenja pomaže osoblju zgrade da planira popravke prije nego što manji kvar postane prekid usluge ili, još gore, prijetnja sigurnosti.

• Škripanje ili cviljenje - obično istrošeni valjci ili suha gusjenica koju treba podmazati
• Vrata se ne zatvaraju do kraja — često uzrokovano krhotinama u tračnici praga ili neusklađenim papučama
• Vrata poskakuju ili se opetovano otvaraju — može ukazivati na neispravan kontaktni prekidač na vratima
• Vidljivi razmak između ploča kada su zatvorene — ukazuje na istrošenost blokade ili neusklađenost vješalice
• Tromo ili neravnomjerno kretanje — ukazuje na istrošene vješalice ili savijenu gusjenicu

Bilo koji od ovih simptoma opravdava poziv ovlaštenom tehničaru za dizala, a ne običnom majstoru, budući da su vrata za odmorište regulirana strogim sigurnosnim kodovima i nepravilna prilagodba može stvoriti probleme s odgovornošću za vlasnika zgrade.

Prakse održavanja koje produljuju životni vijek podzemnih vrata

Rutinsko održavanje daleko je jeftinije od hitnog popravka, a većina kvarova na vratima za odmorište dolazi do preskočenih pregleda, a ne do iznenadnog kvara dijela. Dosljedan raspored održavanja održava rad vrata glatkim i održava zgradu u skladu s lokalnim sigurnosnim kodovima za dizala.

Mjesečne provjere

Tehničari obično pregledavaju stazu pragova radi nakupljanja krhotina, testiraju kontaktne prekidače na vratima radi ispravnog signaliziranja i provjeravaju da se blokada glatko uključuje i otpušta na svakom katu. Samo čišćenje staze sprječava veliki udio pritužbi na ometanje, budući da su prašina, ispušteni novčići i sitni ostaci česti uzročnici.

Godišnji ili polugodišnji servis

Dublji pregledi obuhvaćaju istrošenost valjka vješalice, napetost kabela i lanca za spojni mehanizam, integritet protupožarne brtve i cjelokupno poravnanje ploče. Mnoge jurisdikcije također nalažu formalni godišnji sigurnosni test gdje ovlašteni inspektor provjerava da se blokada neće otpustiti ako automobil nije prisutan, potvrđujući da je ključna sigurnosna funkcija vrata netaknuta.

Kako odabrati prava ulazna vrata za novi ili naknadni projekt

Kada specificiraju ulazna vrata za novu instalaciju ili projekt modernizacije, vlasnici zgrada trebaju uzeti u obzir nekoliko faktora osim cijene. Širina osovine često će diktirati jesu li vrata sa središnjim ili bočnim otvaranjem uopće izvediva, dok očekivani volumen putnika određuje jesu li brža vrata sa središnjim otvaranjem vrijedna dodatnih troškova. Zahtjevi za protupožarnu ocjenu ne mogu se pregovarati i razlikuju se ovisno o vrsti popunjenosti i jurisdikciji, stoga je vrijedno potvrditi zahtjeve lokalnog koda ranije, a ne nakon što su vrata naručena.

Estetska završna obrada također je važnija nego što ljudi očekuju, budući da su ulazna vrata jedna od najvidljivijih komponenti dizala u predvorju ili hodniku. Završne obrade od nehrđajućeg čelika, obojenog čelika i laminata su uobičajene, a nehrđajući čelik obično se bira za komercijalna predvorja s velikim prometom zbog svoje izdržljivosti i male potrebe za održavanjem. Konačno, uvijek potvrdite da su vrata i sustav zaključavanja proizvođača certificirani prema relevantnom sigurnosnom kodu dizala u vašoj regiji, budući da miješanje nekompatibilnih komponenti različitih dobavljača može stvoriti komplikacije u pogledu sigurnosti i jamstva.
